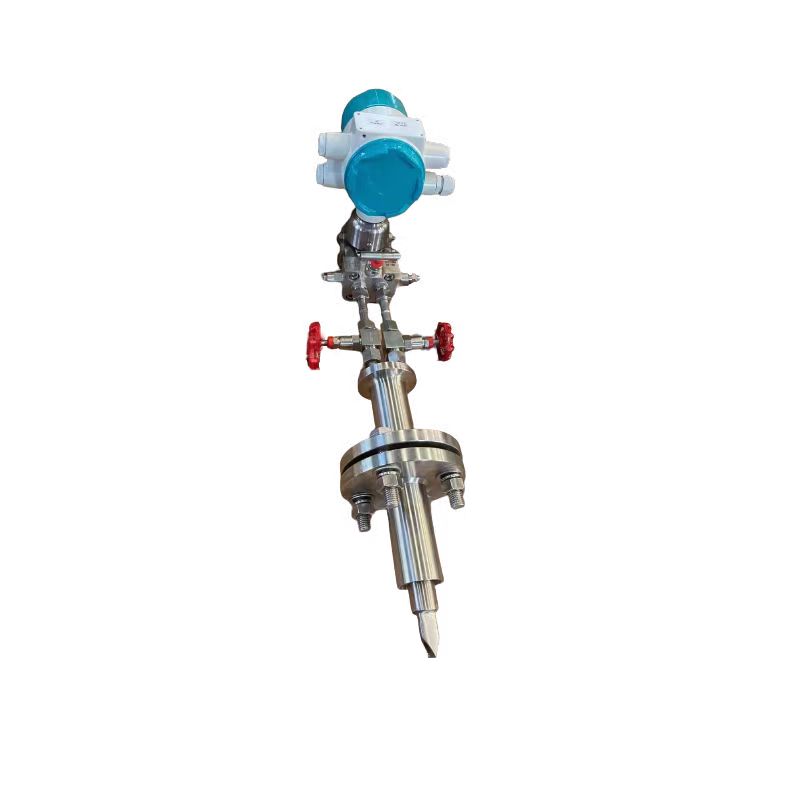

畢托管流量計的前身是一種智能探針式流量計，屬于一種皮托管原理的流量計，具有節能、可靠性高、安裝簡便、耐高溫高壓、測量范圍廣等優點，在液化氣、天然氣、煤氣、空氣、水、焦油、化工物業料等各種流體介質的流量測量中十分常見。

       畢托管流量計是采用皮托管原理提取管道中心流體流速(全壓-靜壓 = 動壓)再換算成流體體積流量與質量流量的差壓式流量計。

       畢托管流量計將探針插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入系統，一方面對探針的流量方程進行解算，再一方面對蒸汽進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。

       畢托管流量計特點：

       1、節能:由于一次測量元件智能探針是Φ20mm不銹鋼制成，其截面積很小在介質管道中幾乎無壓力損失，使運行成本大大減小，與孔板等節流裝置相比較具有明顯的節能效果。

       2、耐高溫高壓:一次元件智能探針材質選用1Cr18Ni9Ti不銹鋼 ( 根據不同介質選用特種鋼 )，可耐介質高溫度650℃，介質大壓力32MPa。

       3、可靠性高:因探針的構造非常簡單，結構設計合理，導壓管內介質不流動，雜物不容易進去，所以能長時間保持測量精度。

       4、安裝簡便:只需在管道合適的位置上打一個相當?shù)目祝岩淮卧结槻迦牍艿乐行模纯煞奖愕剡M(jìn)行安裝。

       5、無需維護:一次測量元件探針本身無需維護，只需按計量器具定期檢定要求對差壓變送器進行零點和滿度的校驗以及二次表輸入相應的電流進行校驗。

       6、測量范圍廣:流量在0.2 t/h~50000 t/h都可以精確測量。對低流速、小流量、大管徑測量效果更好。

       7、廣泛用于氣體、蒸汽和液體流量測量。氣體:一次風速 ( 量 )、二次風速 ( 量 )、( 負壓 ) 空氣、氧氣、氫氣、干氣、煤氣 ( 轉爐煤氣、高爐煤氣、焦?fàn)t煤氣 )、天然氣、液化氣、煙氣、 化工物料氣等;汽體:過熱蒸汽、飽和蒸汽、濕蒸汽、雙向蒸汽等;液體:水、不滿管水、輕油、焦油、原油、各種溶液、化工物料液等。

       8、介質管道橫截面形狀適用范圍廣:本流量計對介質管道截面的幾何形狀無要求，圓形、橢圓形、方形、長方形、棱形、三角形、 梯形等均適用。

       9、不要求直管段:只要用戶提供直管段長度即可，即使在彎管處安裝同樣保證精度。

       10、配有智能化二次儀表:既可數顯各項參數，又可進行遠程通訊，構成網絡，便于集中管理。

       畢托管流量計技術參數：

       畢托管流量計應用場合：

       畢托管流量計廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，

       畢托管流量計選型：

       在流量計選型時我們應該從流體特性、儀表性能、安裝條件以及經濟因素這幾個方面去考慮：

       1.流體特性主要指燃?xì)獾膲毫Α囟取⒚芏取ざ取嚎s性等，由于煤氣的體積隨著溫度、壓力而變化，應考慮是否要補償修正。

       2.儀表性能是指儀表的精度、重復性、線性度、量程比、壓力損失、起始流量、輸出信號及響應時間等，選流量計時應對上述指標進行仔細分析比較，選擇能滿足計量介質流量要求的儀表。

       3.安裝條件是指燃?xì)饬飨颉⒐艿雷呦颉⑸舷掠沃惫艿篱L度、管徑、空間位置及管件等，這些都會影響燃?xì)饷簹饬髁坑嫷臏?zhǔn)確運行、維護保養和使用壽命。

       4.經濟因素是指購置費、安裝費、維護費、校驗費及備品備件等，其又受燃?xì)饷簹饬髁坑嫷男阅堋⒖煽啃浴勖扔绊憽?nbsp;

       畢托管流量計安裝注意事項：

       畢托管流量計借助的是非常細的一根探針進行介質流動的測量。實施測量作業時，只需要在管道某個合適的位置進行打孔，然后將設備探針插入孔內即可實現安裝完成，非常的簡單。

       1、安裝畢托管流量計前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。

       2、拆裝流量計時，對磁感應部分不能碰撞。

       3、投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。

       4、安裝畢托管流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。

       5、流量計本體選區用316不銹鋼材料以防腐，如是防爆區還必須是防爆結果。

       6、軸承一般有炭化鎢，聚四氟乙烯，碳石墨三種規格：碳化鎢的精度高，它作為工業控制的標準件；聚四氟乙烯，碳石墨能防腐，一般在化工場所優先考慮。軸承的壽命流速的平方成正反比，故流速在大流速的1/3速度比較好。

       7、感應探頭是檢測轉動體的運動并把它轉化為脈沖數字電信號，它電磁線圈電壓輸出值接近正弦曲線，脈沖信號的頻率范圍隨測量的流量大小成線性變化，典型的范圍為10:1，25:1 和100:1三種規格。電磁線圈的電阻一般小于2000Ω，大于該值可能損壞。
